Zašto se proizvođači prebacuju na potpuno automatiziranu liniju za sastavljanje kabela za napajanje
A Potpuno automatizirana linija za sastavljanje kabela za napajanje zamjenjuje stanice za ručno rezanje, skidanje izolacije, presovanje i oblikovanje sa sinkroniziranim robotskim modulima koji pomiču kabel od sirove žice do gotovog, ispitanog utikača u jednom kontinuiranom toku. Ovaj pomak je važan jer je proizvodnja kabela za napajanje velika i po prirodi se ponavlja, pa čak i male ručne nedosljednosti u dubini savijanja ili duljini skidanja izolacije žice mogu dovesti do kvarova na terenu, zahtjeva za jamstvo ili odbijanja certifikata.
Glavna prednost je propusnost u kombinaciji s ponovljivošću. Dobro podešena automatizirana linija može isporučiti nekoliko tisuća gotovih užadi po smjeni, držeći dopuštene dimenzije koje ručne stanice ne mogu dosljedno uskladiti. Tvornice koje prelaze s poluautomatskih na potpuno automatizirane ćelije obično prijavljuju dvoznamenkaste dobitke u dnevnoj proizvodnji uz mjerljiv pad u stopama prerade, budući da svaki ciklus savijanja, zavarivanja i kalupa slijedi iste programirane parametre umjesto da ovisi o vještini operatera.
Kako a Potpuno automatizirana linija za sastavljanje kabela za napajanje radi

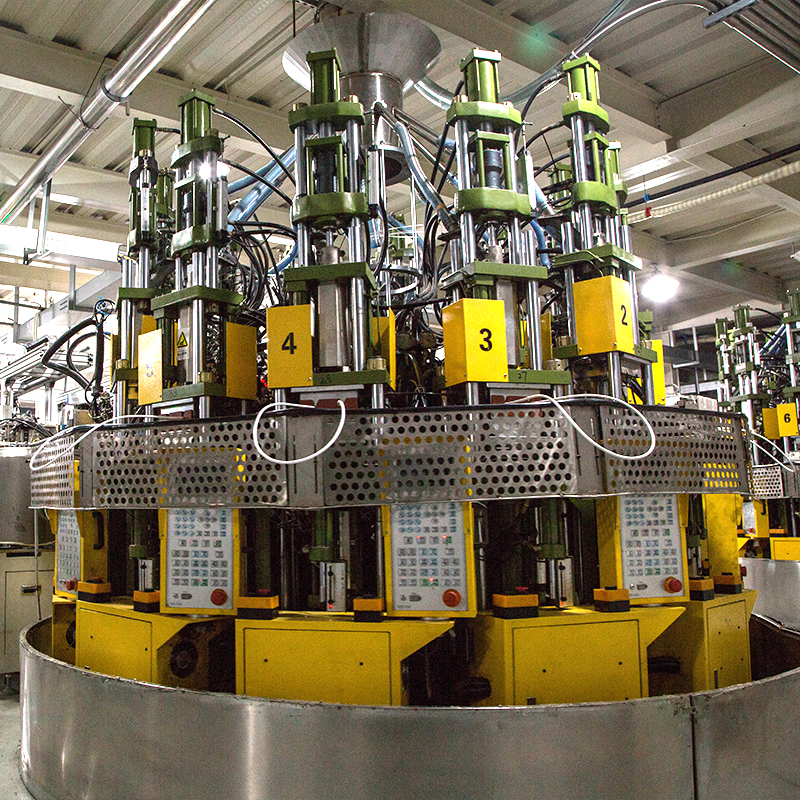

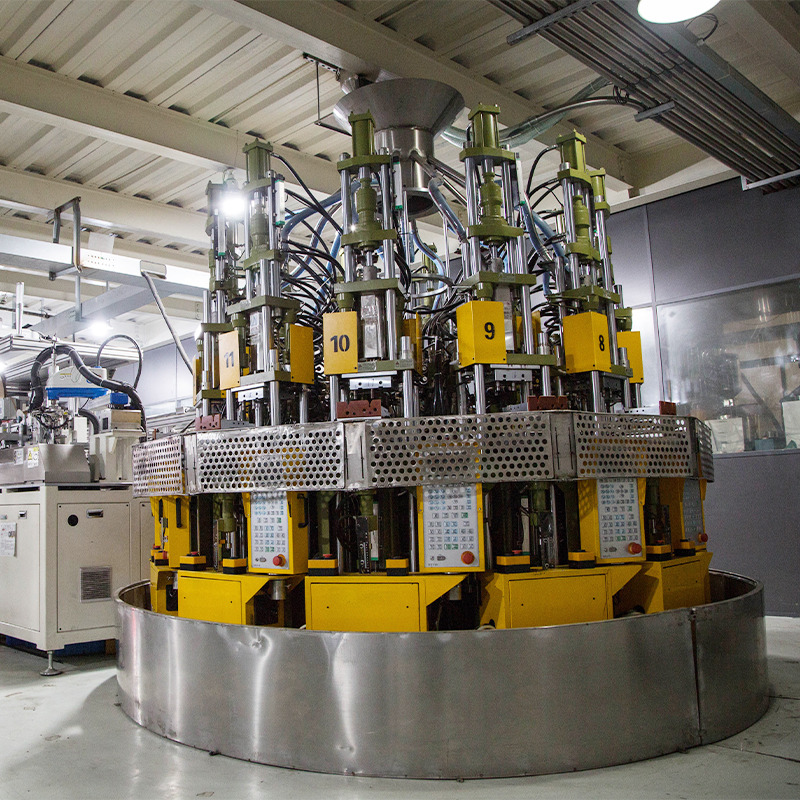

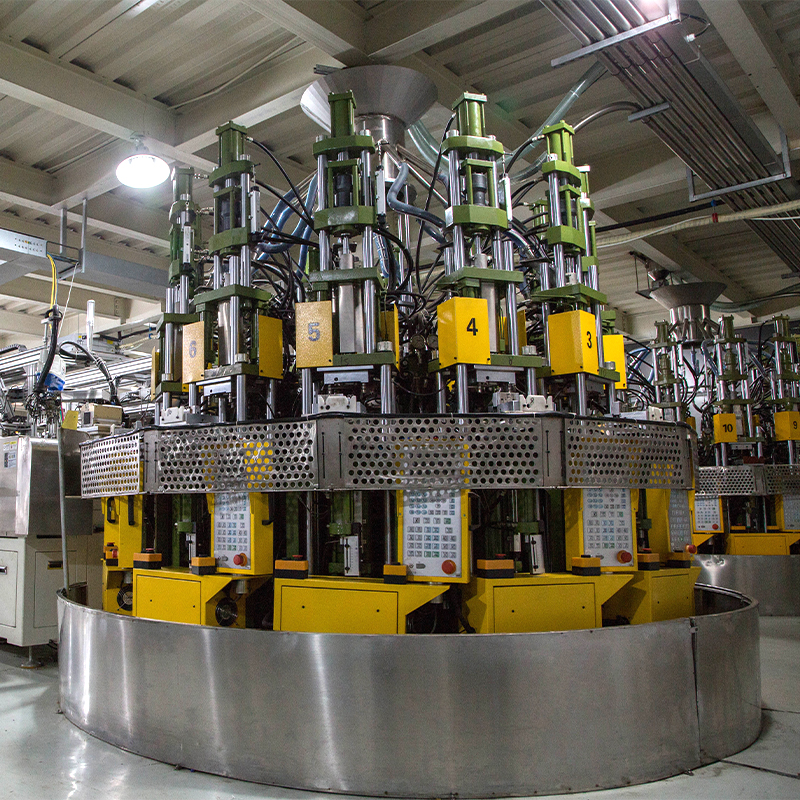

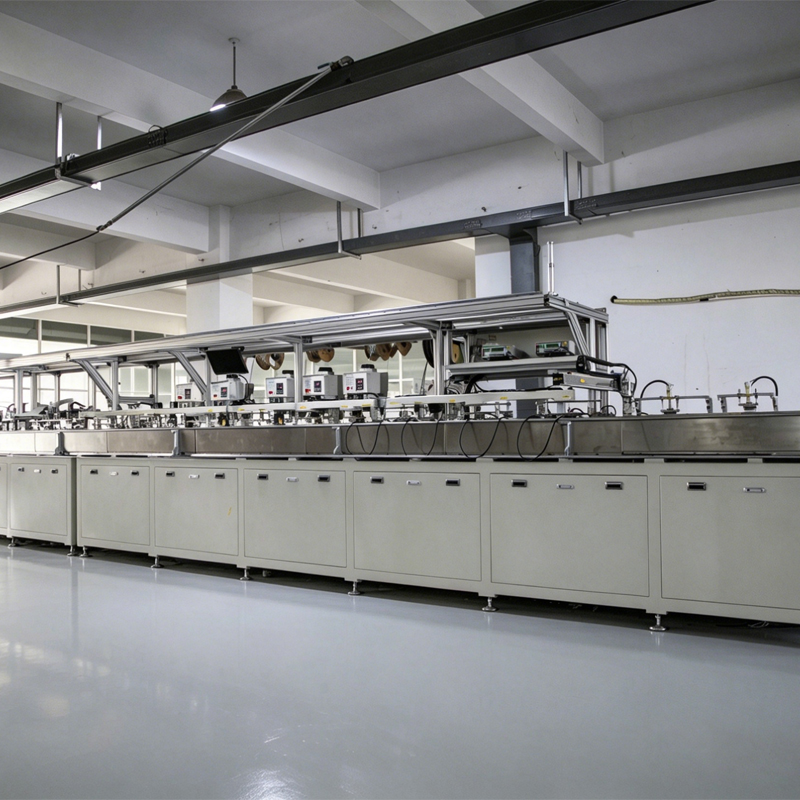

Proces je organiziran kao slijed namjenskih stanica povezanih pokretnim trakama ili rotirajućim stolovima za indeksiranje, tako da kabel napreduje automatski nakon što se svaka operacija potvrdi.
Jezgrene procesne stanice
- Uvlačenje žice i precizno rezanje na zadanu duljinu užeta
- Skidanje izolacije s dva kraja za otkrivanje vodiča bez rezanja bakrenih žica
- Stezanje terminala ili ultrazvučno zavarivanje za sigurnu električnu vezu
- Ubrizgavanje tijela utikača ili mehanička montaža oko stezaljki
- In-line električno ispitivanje, uključujući provjere kontinuiteta, dielektrične otpornosti i polariteta
- Automatsko označavanje, namotavanje i pakiranje
Budući da je testiranje ugrađeno izravno u liniju, a ne da se izvodi kao zaseban offline serijski korak, neispravne jedinice se označavaju i odmah izbacuju, sprječavajući ih da dođu do pakiranja. Ova inline kontrola kvalitete jedan je od glavnih razloga zašto se automatizirane linije preferiraju za kabele koji moraju ispunjavati UL, VDE, CCC ili SAA zahtjeve certifikata.
Odabir materijala i njegov utjecaj na performanse linije
Automatizirana linija pouzdana je onoliko koliko je pouzdan kabelski omotač i izolacijska smjesa koja prolazi kroz njega. Nekonzistentni spojevi PVC-a mogu uzrokovati da stanice za skidanje ostave zaostalu izolaciju na vodičima ili, obrnuto, zarezuju bakar, a oboje uzrokuje odbacivanje na stanici za električno ispitivanje. Dobavljači kao što su Hejin Electronics Technology Co., Ltd. , osnovan 2010. godine i koji upravlja potpuno automatiziranim linijama za miješanje sa šest unutarnjih miješalica u pogonu od 20.000 četvornih metara, proizvodi ekološki prihvatljive, vatrootporne, izolacijske i obložne PVC spojeve projektirane posebno za stabilne performanse na opremi za žice i kabele velike brzine, podržavajući godišnji kapacitet od 120.000 metričkih tona.
Usklađivanje tvrdoće i elastičnosti smjese omotača s postavkama oštrice za skidanje izolacije smanjuje mikro-rezove na žicama vodiča, što zauzvrat smanjuje stopu kvarova na testu otpornosti na dielektrik — često najvećem pojedinačnom izvoru otpada na liniji kabela za napajanje.
Mjerenje učinkovitosti linije: ključne izlazne metrike
Prije ulaganja u automatizaciju, proizvođači obično uspoređuju pregršt pokazatelja učinka između ručnih i automatiziranih postavki kako bi opravdali kapitalni trošak.
| metrički | Ručna montaža | Potpuno automatizirana linija |
|---|---|---|
| Potrebni operateri po liniji | 6–10 | 1–2 |
| Konzistentnost dimenzija | Ovisno o operateru | Programski kontroliran, ponovljiv |
| Inline električno ispitivanje | Serija, izvan mreže | 100% in-line testiranje |
Pogoni koji proizvode u industrijskim razmjerima ilustriraju što se može postići potpunom automatizacijom: Cixi Wanneng Electron Co., Ltd. , osnovana 1995., upravlja pametnom tvornicom koja proizvodi više od 600.000 jedinica dnevno , uz podršku preko 100 inženjera i certifikata uključujući UL, VDE, CCC, SAA, UKCA, CE, RoHS i REACH, opslužuje kućanske uređaje, medicinsku opremu i klijente električnih alata.
Odabir automatizirane linije za različite vrste kabela
Ne zahtijeva svaki kabel za napajanje isti alat. Konfiguracija voda mora biti usklađena sa standardom konektora i kabelom koji se proizvodi.
- Regionalni standardi utikača (SAD, EU, UK, AU) zahtijevaju posebne alate za kalupe i profile za savijanje terminala
- Presjeci kabela od 0,5 mm² do većih promjera zahtijevaju podesive postavke sile skidanja izolacije i stezanja
- Medicinske i industrijske primjene često zahtijevaju dodatne oznake sljedivosti i strože pragove podnosivog napona
Potpuna unutarnja sposobnost, od izvlačenja bakrene žice do oblikovanja utikača, omogućuje proizvođaču brzo podešavanje ovih parametara bez čekanja na vanjske komponente, što skraćuje vrijeme promjene pri prebacivanju između tipova kabela ili standarda utikača.
Često postavljana pitanja
P1: Koliko prostora zauzima a potpuno automatizirana linija za sastavljanje kabela za napajanje obično zahtijevaju?
Rasporedi se razlikuju ovisno o broju stanica, ali većina linearnih ili rotirajućih konfiguracija za standardne dvožilne i trožilne kabele stane unutar 15-30 metara od proizvodnog poda, uključujući tampon zone za ulazne kolute i izlaznu ambalažu.
P2: Može li jedna linija podnijeti više standarda utikača, kao što je prebacivanje između američkih i EU konektora?
Da, pod uvjetom da linija koristi setove kalupa za brzu promjenu i podesivi alat za savijanje; promjena obično zahtijeva definirani prozor za postavljanje, a ne potpuno ponovno uređenje, iako točno vrijeme ovisi o dizajnu dobavljača opreme.
P3: Što uzrokuje većinu odbijanja na automatiziranoj liniji kabela za napajanje?
Većina odbijenica dolazi iz dva izvora: nedosljedna izolacijska smjesa koja dovodi do defekata skidanja i neusklađene matrice za savijanje koje uzrokuju loš kontakt između terminala i vodiča — oba su inline električna ispitivanja osmišljena kako bi se otkrila prije pakiranja.
